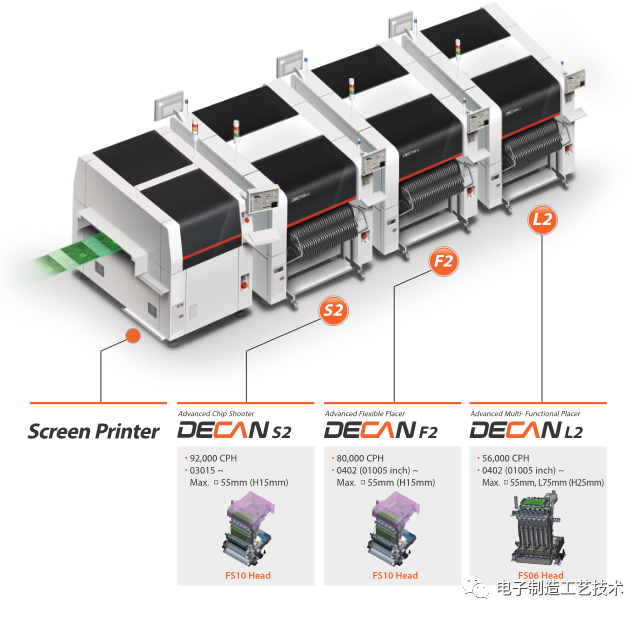

【干貨】三星|韓華SM、Decan系列貼片機在線編程教程（2021精華版），你值得擁有！
時間：2021-11-11瀏覽次數：10009 作者：電子制造工藝技術先來理解一下貼片機編程：
貼片機的編程分離線編程和在線編程兩種。離線編程是指利用離線編程軟件在機器以外的計算機或編程器上進行貼片機元件貼裝程序設計的編制工作。離線編程在程序編制時可以不占用機器的資源，減少貼片機的停機時間，提高機器的利用率。離線編程還可以利用其他的一些輔助工具，如掃描儀、Excel表格和計算機集成制造系統等，并可共同使用。
離線編程的一個重要特征就是將線路板和貼片元件坐標的電子文件（CAD）轉換成貼片程序。一些專業輔助設計制造軟件公司的軟件，如Valor公司的vPlan和UGS公司的Assembly Expert等，在CAD導入方面見長，也同時具有離線編程和整線編程的功能，并可以適用于各種不同的設備，但是由于不同品牌的貼片機</a>程序結構不同，往往還需要進一步的轉換，而且在產能模擬方面很難做到準確。各貼片機制造廠商也開發了離線編程軟件，有的也具備整線編程的功能，對于單一品牌的貼片機來說是[敏感詞]方案。
貼片機在線編程是指利用部分機器所附帶的示教盒進行程序編輯和利用貼片機的隨機應用軟件中的貼片程序編輯功能。在線編程的方法有示教編程和手動輸入編程，另外也可在機器上對線路板上的元件貼裝坐標以及元件的數據庫進行示教校正。
言歸正傳上干貨

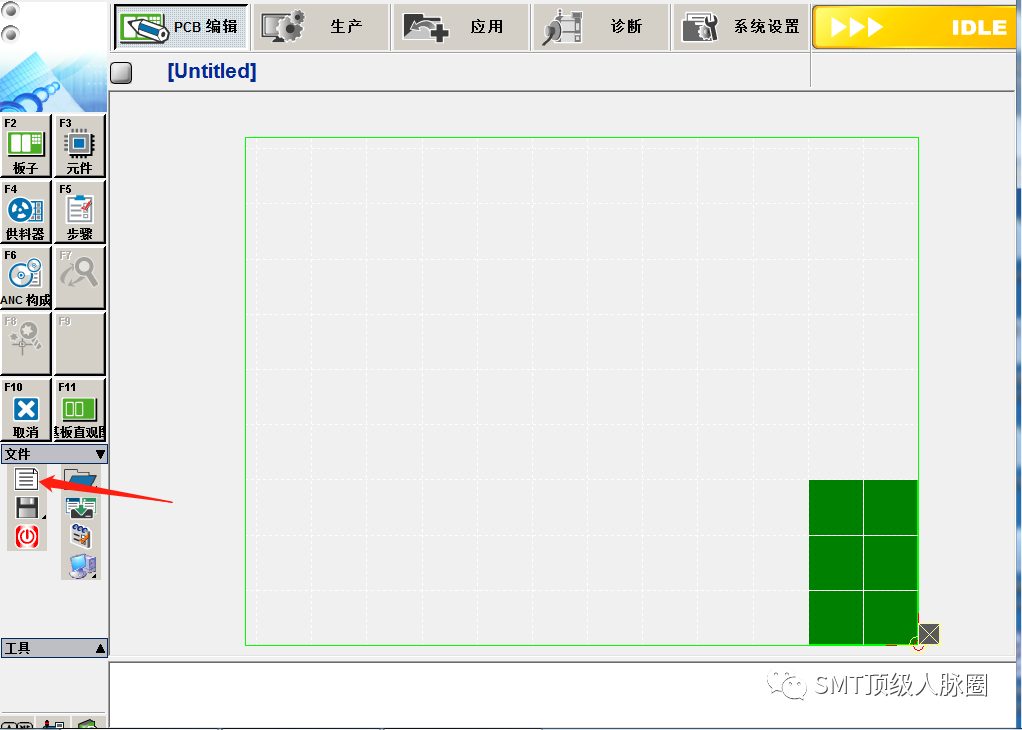

1.工具菜單選擇新建程序

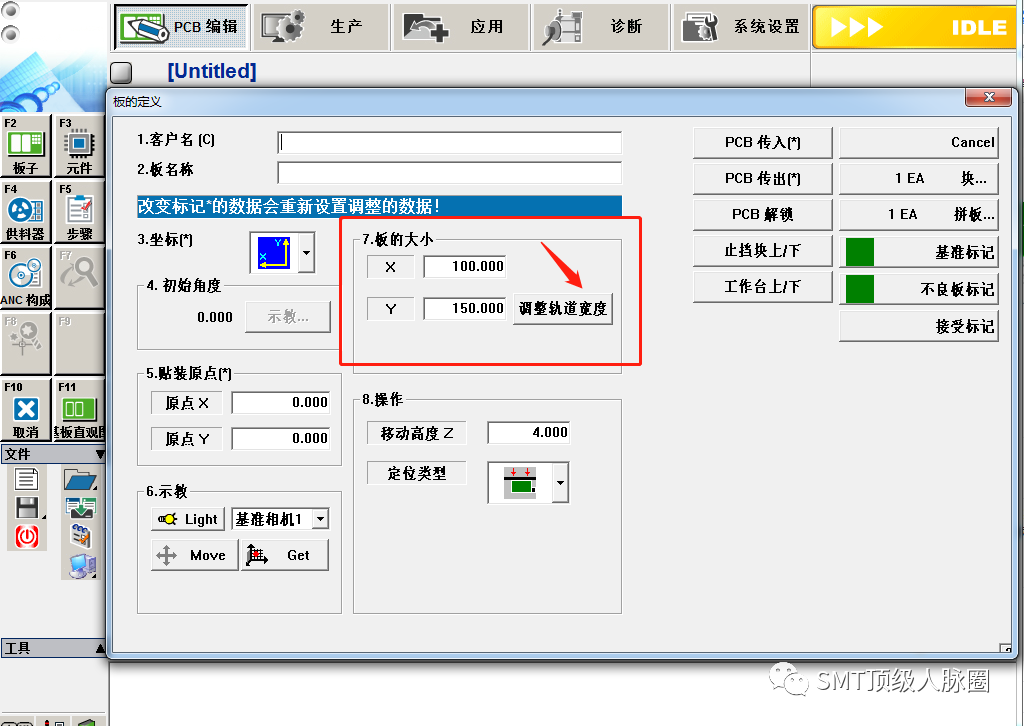

2.卡尺測量好PCB的長寬，將量好的數據在PCB編輯里輸進去，寬度一定要準確，長度可以給長沒問題。

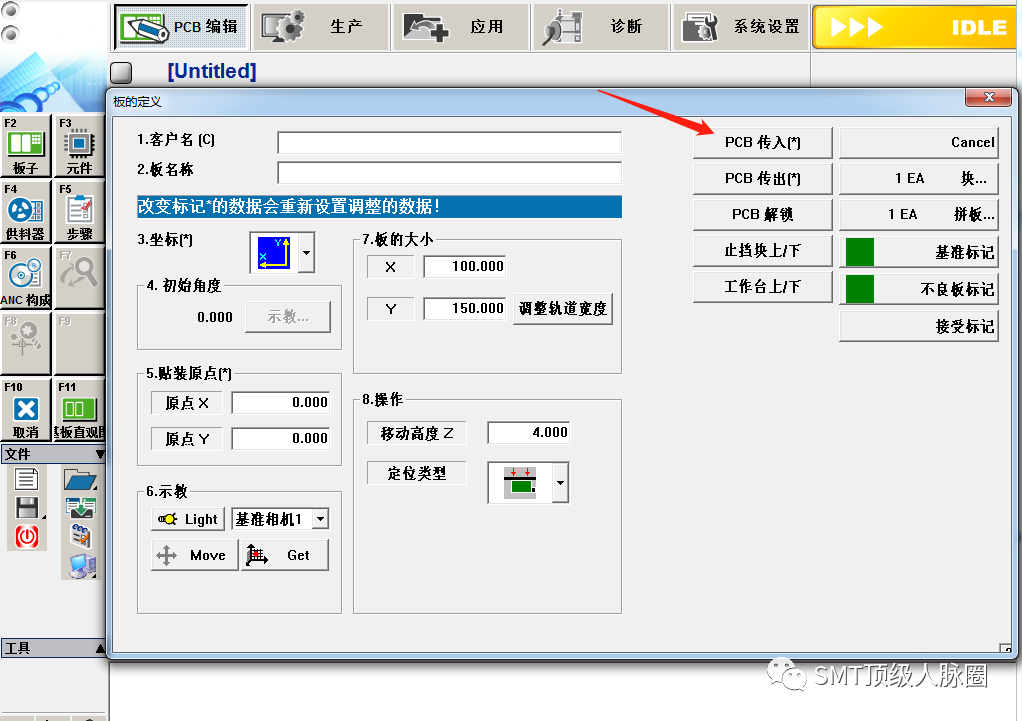

3.調整軌道寬度，點擊PCB傳入。

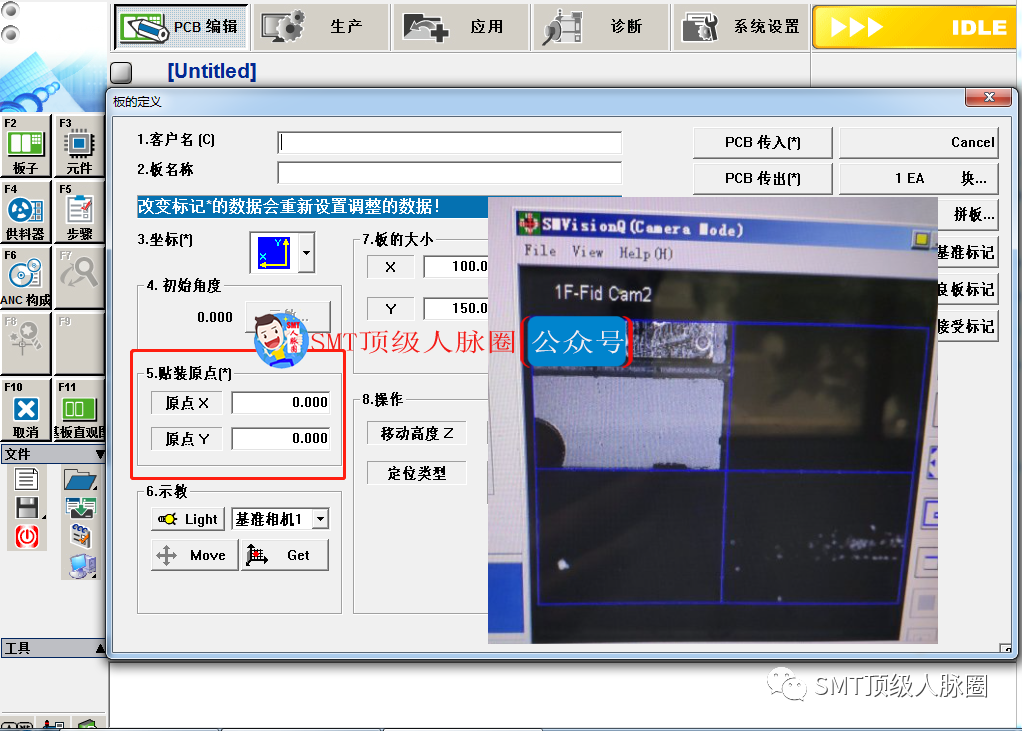

4.設置原點，推薦設置在右下角

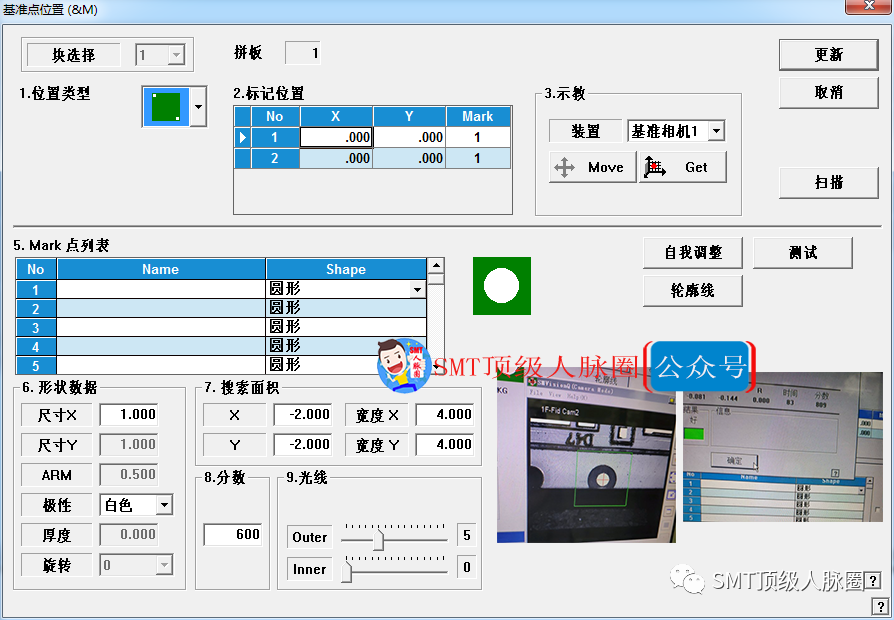

5.設置mark基準點（一般選對角的點來設，選擇圓形，用示教盒移動到點中心，調整亮度，然后點自我調整就行，然后測試得到XY數據，做完點更新）

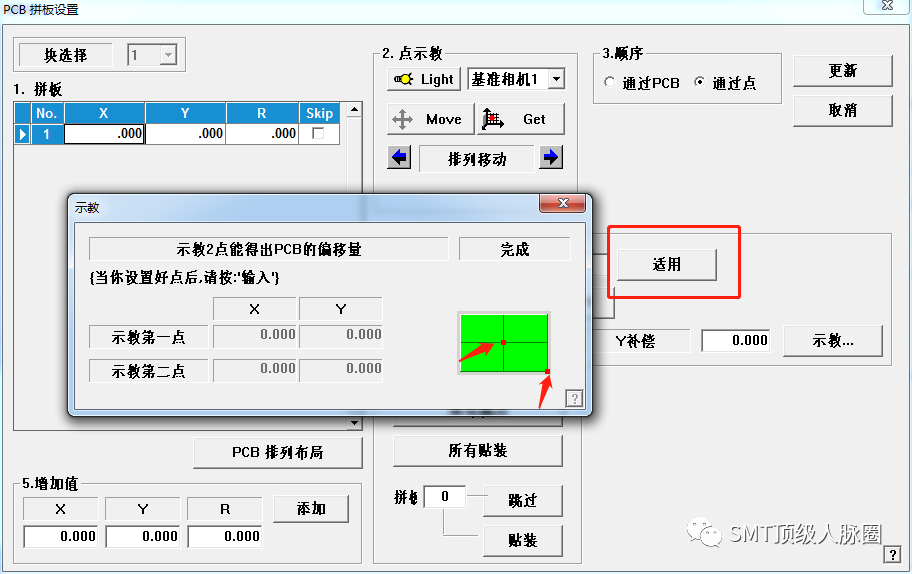

6.做拼板，我這板現在是20拼，所以輸入的是1×20（1是左右拼板數，20是上下拼板數)，找[敏感詞]條板右下角的一個焊盤（選擇直角)得到[敏感詞]條拼板的XY坐標，然后示教輸入[敏感詞]條拼板的坐標，輸入完[敏感詞]條拼板的坐標后用示教盒移動到第二條拼板的同樣焊盤位置再輸入，然后完成點適用，如有偏差，有手動校正一下全部拼板。做完點更新。

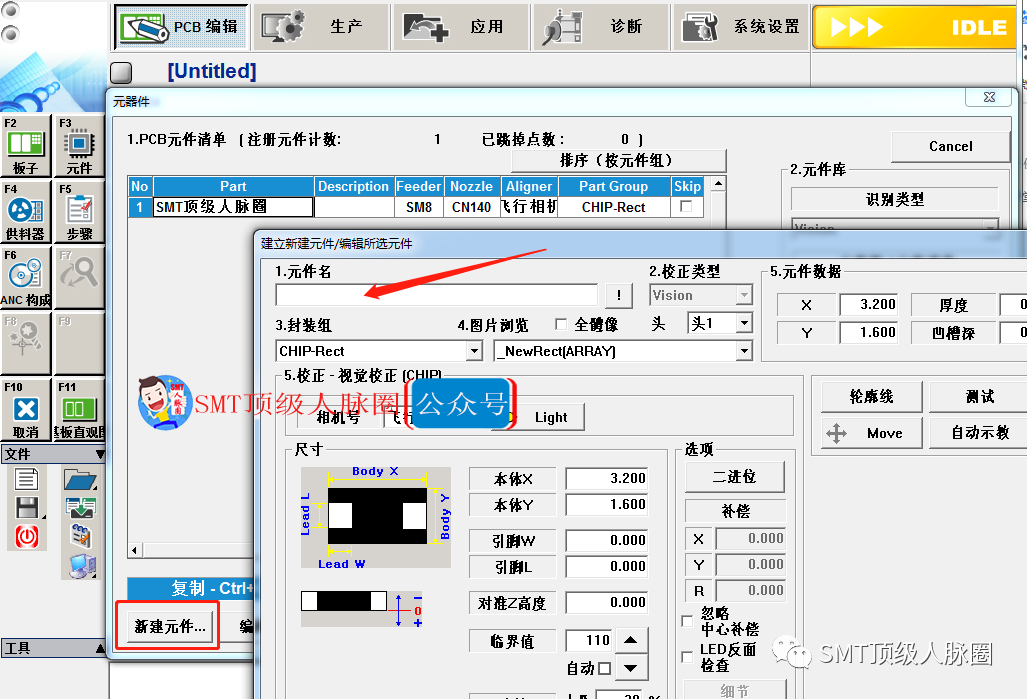

7.制作元件資料庫，根據元件類型 尺寸選擇對應的封裝庫

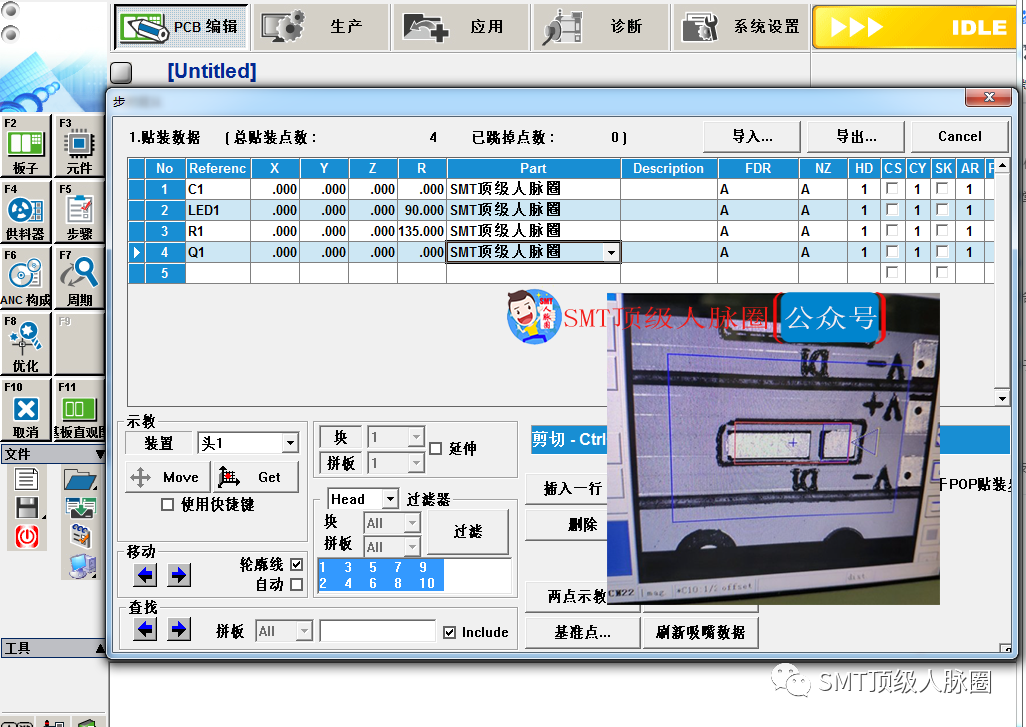

8.程序步驟，輸入要貼位置的名稱（pcb位號)，示教坐標、輸入角度、貼裝的元件。

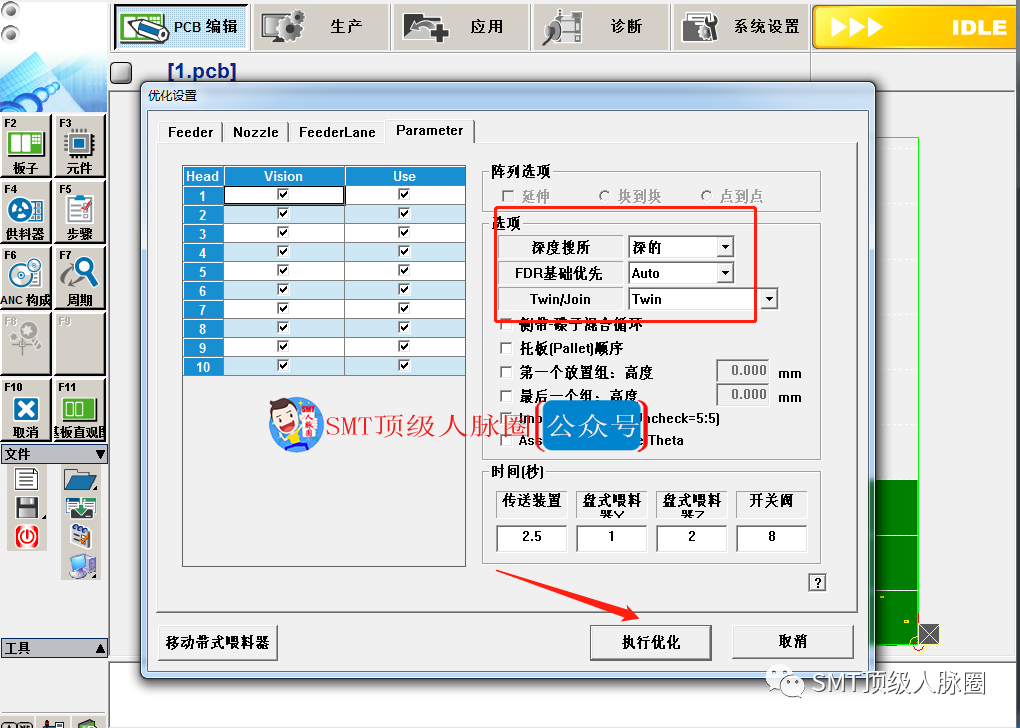

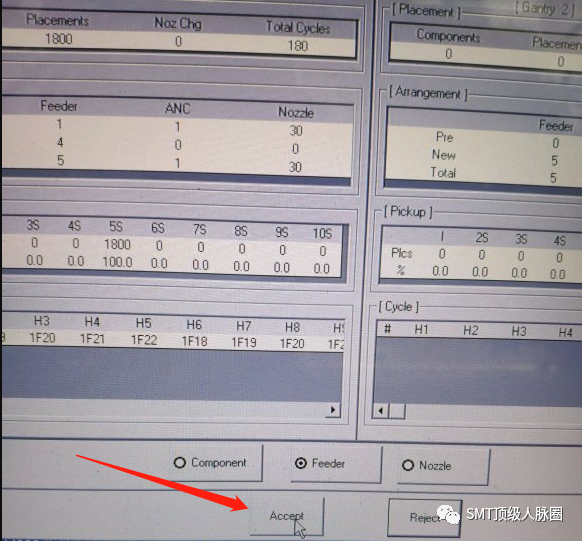

9.程序優化，優化之前把元件要用的飛達類型、供料間距、吸嘴調好，點優化后系統會提示你保存，保存到你想存的文件夾后設置飛達數，執行優化，優化好后點接受。

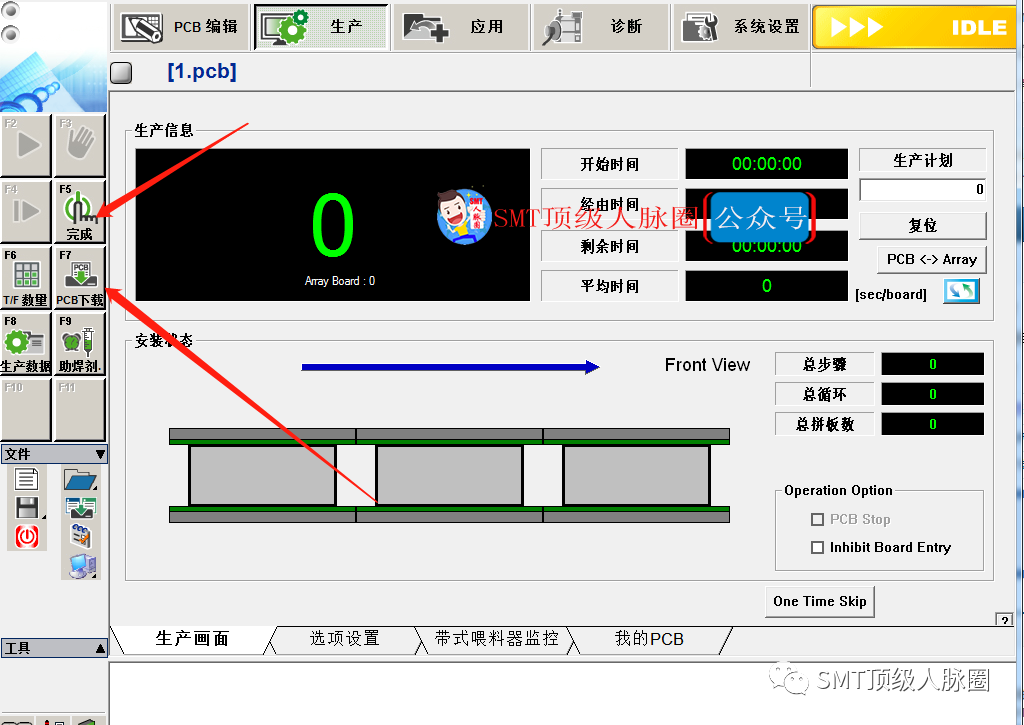

10.優化完切換到生產界面點完成、下載、開始就能開始生產了
